1、KBKApplicazione dei componenti standard della gru

1.1, il peso nominale è la capacità di carico della gru, non è consentito l'uso di sovraccarico, il peso nominale comprende il carico di sollevamento e il carico autopesante (ad esempio: sospensione).

I componenti standard della gru KBK sono adatti al funzionamento in officina e la temperatura ambiente è di -20 ℃ ~ + 40 ℃. Le misure speciali devono essere adottate per l'applicazione di temperature ambientali al di fuori di -20 ℃ ~ + 40 ℃, ambienti esterni e corrosivi.

2、KBKTipi di prodotti per componenti standard di gru

2.1 Il trasportatore monobinario KBK

2.2, gru sospese di sorgo flessibile KBK

2.3, KBK gru sospese flessibile a due sorghi principali

3、KBKInstallazione dei componenti standard della gru

Regole di sicurezza per l'assemblaggio e l'installazione dei componenti standard delle gru KBK

I componenti standard della gru KBK possono essere utilizzati solo con componenti originali e le parti mancanti come viti, perni di apertura, alberi e oggetti simili non possono essere sostituiti.

B、 La connessione a bulloni deve essere serrata e il fissaggio a bulloni deve essere sostituito cinque volte dopo il smontaggio; Solo un adeguato momento di serratura garantisce che il firmware del bullone non si scioglie.

C、 Verificare che la pinna di apertura attraversi i fori della leva e della palla, solo in questo modo il fissaggio non si scioglie.

D、 Quando il carico è sospeso alla parte del braccio della gru, controllare se l'altra estremità della gru è sollevata.

E、 L'impianto di sospensione a rotaia di funzionamento deve essere circondato da spazio sufficiente per la manutenzione o per fornire accesso libero.

F、 Una verifica deve essere effettuata dopo il completamento del lavoro di assemblaggio; Se il veicolo funziona regolarmente durante il collegamento ferroviario; se il conduttore a filo di scorrimento è corretto all'interfaccia; Sicurezza e affidabilità del contatto con il collectore; se il cavo di trascinamento funziona regolarmente; Distanza di sicurezza tra edifici, macchinari e componenti adiacenti di oggetti simili.

G、 Deve essere fornito lo stesso numero di punti di connessione protetti da messa a terra come i punti di ingresso e uscita di alimentazione. Ogni connessione deve essere disconnessa il più separatamente possibile.

H、 È necessario fornire un interruttore di connessione dell'alimentazione per collegare l'alimentazione al cavo di alimentazione della gru KBK, che taglia tutte le fasi della gru, assicurandosi che l'interruttore sia posizionato vicino alla gru e facilmente accessibile, dove il bersaglio deve essere vigile.

Ⅰ. Se due o più dispositivi di sollevamento sono alimentati dalla stessa fonte di alimentazione, ogni dispositivo deve essere dotato di un interruttore di isolamento che consente la manutenzione e la riparazione individuali di ogni gru.

Installazione della gru KBK

A、 Installazione delle tracce di esecuzione

I, assemblare le ciotole, i carichi, le vite, i bastoni e il ponte con bulloni e perni di apertura. La vite viene avvitata fino a quando il perno di apertura non può attraversare il foro sottile della palla e il foro della vite, introducendo il perno di apertura.

II, secondo i requisiti del schema, installare il dispositivo di sospensione flessibile sulla pista di sollevamento.

III, installare la pista della gru sulla struttura in acciaio di trasporto attraverso il dispositivo di sospensione flessibile, regolare il dispositivo di sospensione flessibile per renderlo verticale, regolando la profondità di vite e pali a sfera, regolando l'orizzontale della pista.

IV, attraverso due bulloni, collegare il segmento della pista alla pista della gru. Nota: durante l'installazione, l'estremità dell'interfaccia ferroviaria dovrebbe essere assente di posizionamento sbagliato e non dovrebbe essere alcuna resistenza quando il veicolo spinge il giunto; Si deve assicurare che i bulloni siano serrati in modo affidabile e uniforme. Se il bullone del giunto è stretto da un'estremità rispetto all'altra, la pista si piega; La pista non può essere sollevata durante l'installazione, poiché ciò potrebbe ridurre l'apertura della pista; Quando sono sospese diverse orbite, devono essere in linea retta sullo stesso livello.

V, dopo aver caricato il dispositivo di funzionamento della gru, il scivolante della sospensione e il tampone intermedio sulla pista, installare il coperchio limite anti-collisione.

VI, collegamento della pista KBK del cavo scorrevole integrato: prima controllare se l'interfaccia del conduttore corrisponde all'interfaccia, quindi inserire la testa corta del connettore del cavo scorrevole nell'interfaccia del conduttore, *** dopo il collegamento della pista (notare che i cavi scorrevoli devono corrispondere uno all'altro, non essere sbagliati).

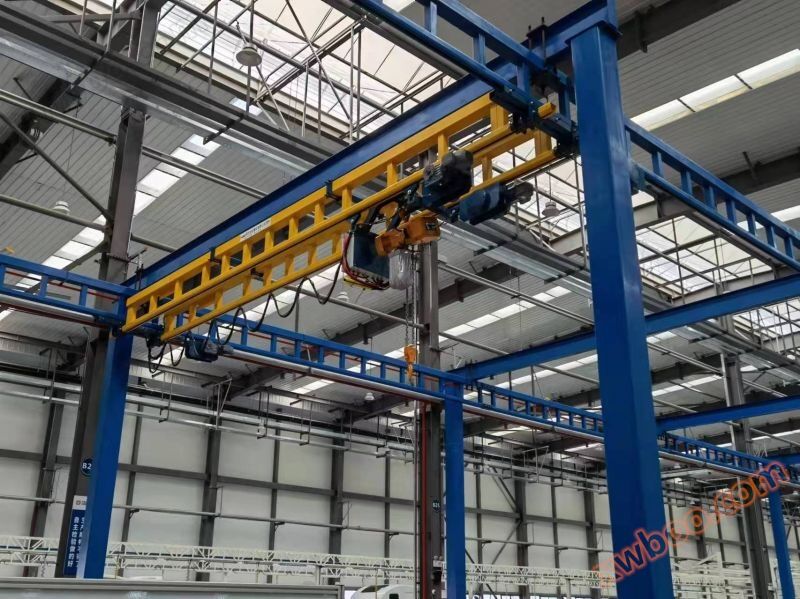

Installazione di gru sospese flessibili KBK

I. fissare il dispositivo principale di sospensione del sorgo sulla traversa principale della gru in base alla portata della gru.

II, collegare il dispositivo di sospensione della trave principale al veicolo o al sorgo sul binario, quando la gru e il binario sono disposti a angolo retto, il dispositivo di sospensione della trave principale deve essere verticale.

III, installare carrozze, scivolanti o dispositivi di azionamento elettrico, installare tamponi intermedi, installare coperchi anti-collisione e clip di cavi binari.

IV, per le gru sospendenti a due travi principali, prima di tutto collegare il supporto del veicolo a due travi principali al veicolo manuale, quindi installare la piastra triangolare per rendere i due travi principali paralleli e in angolo retto con la binaria.

C、 sollevatore sospeso

I, la posizione di installazione dell'anello di sollevamento a catena anellare deve garantire che l'importazione del cablaggio di alimentazione dell'sollevamento sia in direzione di alimentazione.

II, collegare l'anello del sollevatore elettrico a catena anellare all'albero manuale o al carico.

III, altri relativi all'assemblaggio, all'installazione, alla messa in servizio, al funzionamento e alla manutenzione, si prega di vedere il manuale d'uso dell'sollevatore elettrico a catena anellare.

Installazione e cablaggio di apparecchiature elettriche KBK
