A causa della grande quantità di acqua ad alta pressione utilizzata per il raffreddamento nelle linee di produzione di fili ad alta velocità, l'acqua di raffreddamento entra inevitabilmente nel sistema di lubrificazione del laminatoio. Ciò richiede misure tempestive quando viene rilevata l'acqua di raffreddamento per ridurre la possibilità di formazione di liquidi galleggianti. Quando il contenuto d'acqua dell'olio del cuscinetto del film di olio utilizzato nelle filiere ad alta velocità supera lo 0,5%, la probabilità di guasto del cuscinetto aumenta significativamente. Se il contenuto d'acqua supera l'1%, guasto del cuscinetto di rotolamento è altamente probabile che si verifichi nel breve termine.

Attualmente, il sistema di lubrificazione dei laminatoi a filo ad alta velocità è un sistema centralizzato di lubrificazione dell'olio sottile, che adotta principalmente una configurazione del serbatoio dell'olio doppio. È fornito con olio da una stazione di pompa di lubrificazione e scorre attraverso i cuscinetti del film dell'olio del laminatoio prima di passare attraverso il tubo dell'olio di ritorno del telaio del laminatoio e condividere il tubo dell'olio di ritorno al serbatoio dell'olio. Ciò richiede il monitoraggio della lubrificazione e del serbatoio dell'olio di ogni laminatoio, identificando tempestivamente quale laminatoio sta perdendo acqua e se il contenuto di acqua nel serbatoio principale dell'olio supera il limite, al fine di riparare o sostituire il serbatoio dell'olio di riserva e attivare il dispositivo di disidratazione del serbatoio dell'olio in modo tempestivo.

Il sistema di monitoraggio online del contenuto di umidità dell'olio lubrificante del laminatoio JCW-1 può collegare simultaneamente più sensori di umidità; Dotato di funzioni di visualizzazione e calibrazione del computer industriale in loco; in grado di trasmettere dati a distanza; Progettazione di protezione elettrica per condizioni di lavoro difficili, compensazione intelligente della temperatura e calibrazione online; Sensori oleodinamici multipli espandibili; Supporta RS485, 4-20mA, Bluetooth, NB-IOT, LORA, ecc.

1.1 Schema del sistema di monitoraggio online del contenuto di umidità dell'olio lubrificante del laminatoio JCW-1

1.2 Selezione del sensore

Questo schema adotta il sensore di monitoraggio online dell'umidità dell'olio JCW-1624 sviluppato e prodotto in modo indipendente da Beijing Jiecheng IoT Technology Co., Ltd. Il sensore di monitoraggio online dell'umidità dell'olio JCW-1624 è un nuovo tipo di sensore di rilevamento online del contenuto di umidità dell'olio basato sul metodo costante dielettrico. Il sensore adotta una struttura unica a doppio elettrodo simmetrico, tecnologia di rilevamento costante dielettrica di alta precisione, combinata con la tecnologia di compensazione della temperatura e ricca esperienza nella calibrazione dell'umidità, per ottenere con precisione cambiamenti nel contenuto di acqua nell'olio. Può essere ampiamente usato nel monitoraggio online del contenuto di umidità del petrolio greggio e dell'olio lubrificante nello sfruttamento petrolifero, fusione, potenza, acciaio, industria chimica, cambio marino e altri campi.

Disegno dimensionale del sensore JCW-1624

Immagine fisica del sensore JCW-1624

caratteristiche principali

Misurare accuratamente il contenuto di umidità nell'olio (ppm)
Misurazione della gamma di contenuto di umidità: 0~15%
Viene fornito con software di calibrazione, rendendo conveniente per i clienti calibrare e calibrare
Struttura di inserimento diretto, compatta e facile da installare
Misurare vari campioni di olio come olio lubrificante, olio idraulico, olio isolante, ecc
Sensore di temperatura incorporato per compensazione della temperatura ad alta precisione
Funzionamento stabile a lungo termine in ambienti difficili
Strumento opzionale di visualizzazione in loco e schermo LCD di visualizzazione di controllo

Parametri tecnici dei sensori

Gamma (precisione assoluta): 0-7% (± 0,1%), 5% al punto di inversione (± 2%), 0-100%
Stabilità della temperatura: 0,01% acqua/℃
Risoluzione: 100ppm
Tensione di alimentazione: 12VDC ~ 30VDC (valore tipico 24VDC)
Temperatura del fluido: 5~+95 ℃; Intervallo di temperatura di compensazione: 5～+95℃ ；
Temperatura di funzionamento del circuito: - 40～+85℃
Campo di pressione: 0-3Mpa
Output: RS485（MODBUS-RTU）； 4～20mA;
Sensore di temperatura: Pt1000 platino RTD
Risoluzione della temperatura: 0,4 ℃
Materiale: acciaio inossidabile 304
Interfaccia meccanica: M24*1.5、 flange, tipo di flusso;
Livello di protezione: IP67

Installazione meccanica di sensori

Questo analizzatore è generalmente installato verticalmente e l'olio scorre dal basso verso l'alto, che può impedire l'accumulo di bolle nell'area di misura. È necessario mantenere una portata adeguata per evitare la separazione dell'acqua all'interno dell'area di misura. Per i prodotti petroliferi grezzi, la portata minima è di 4 USGPM. Se si tratta di un prodotto petrolifero ad alta cera, la portata dovrebbe essere di almeno 20 GPM per evitare la deposizione di cera nel sensore.

L'installazione dei sensori può scegliere di utilizzare sensori di grande diametro in serie con la conduttura principale, o sensori di piccolo diametro in parallelo con la conduttura principale. È necessario garantire che il flusso del campione rifletta realmente la situazione reale del fluido della conduttura principale.

Schema del metodo di installazione della conduttura del sensore di umidità (raccomandato)

1.3 Convertitore intelligente del protocollo terminale

Nome del prodotto: Convertitore intelligente del protocollo terminale Modello del prodotto: JCS-1000 Funzione Descrizione: Rete di apparecchiature industriali, conversione del protocollo, acquisizione dati, ecc. Occasioni applicabili: automazione della distribuzione di energia, automazione della fabbrica, Internet delle cose, case intelligenti, generazione di energia fotovoltaica, sicurezza intelligente, gestione dell'energia, ecc. Descrizione dell'interfaccia: Porta 1x10M/100M, porta seriale composita 2xRS232/RS485, ingresso di alimentazione 9-36VDC, ricetrasmettitore ottico porta seriale

Applicazioni tipiche:automazione della distribuzione

Descrizione dell'applicazione dell'automazione della rete di distribuzione:

Il convertitore V-protocol converte il protocollo del dispositivo di protezione nell'interruttore montato su palo al protocollo IEC60870-5-101 (o 104)

Il protocollo IEC60870-5-101 supporta la rete meridionale equilibrata, la rete statale sbilanciata e la verifica dell'accesso DTU

Il protocollo IEC60870-5-104 supporta le stazioni principali di produttori come NARI, Shandong Jicheng e Sifang

1.4 Introduzione alla piattaforma cloud di sistema e all'APP mobile

La piattaforma cloud di sistema di Beijing Jiecheng IoT Technology Co., Ltd. fornisce soluzioni digitali per gli utenti finali dei dispositivi basate su architettura cloud, IoT industriale e tecnologia big data, coprendo i seguenti moduli funzionali

Monitoraggio in tempo reale dello stato dell'apparecchiatura e registrazione dei dati storici

- Monitoraggio dell'allarme delle apparecchiature

- Gestione della manutenzione delle attrezzature

L'obiettivo è aiutare gli utenti finali a migliorare il livello di gestione delle attrezzature e manutenzione, migliorare le prestazioni delle apparecchiature, migliorare l'efficienza produttiva e risparmiare sui costi.

1.4.1 Sito web esclusivo, isolamento dei dati

Fornire account indipendenti per ogni utente finale

Isolamento dei dati, sicuro e affidabile

• Gestione completa dei ruoli utente e delle autorizzazioni

1.4.2 Funzionalità potenti e interfaccia chiara

• Fornire dati storici e in tempo reale

• Fornire informazioni di allarme attuali e storiche

• Gestire la manutenzione delle apparecchiature

• Il backend fornisce funzioni complete e affidabili di gestione dei ruoli utente e delle autorizzazioni

Piattaforma di monitoraggio remoto (personalizzabile)

1.4.3 Interfaccia Web PC

1.4.3.1 Navigazione di mappe multipunto, che chiarisce in un colpo d'occhio il controllo industriale e l'allarme

• Visualizza lo stato di allarme di ogni dispositivo

• Visualizzazione dei numeri degli indicatori chiave

Interfaccia piattaforma cloud (personalizzabile)

1.4.3.2 APP - Sistema ALPHA

APP-ALPHA è un sistema che sovverte i dati basati su server tradizionali

ALPHA legge direttamente i dati che sono validi e riflettono la situazione attuale sul sito

• Dotato di una finestra per l'inserimento in loco delle informazioni sulle condizioni di funzionamento dell'apparecchiatura

Percorso efficace per stabilire modelli diagnostici

• Criteri di giudizio degli esperti di diagnostica

• Database del personale ispettivo per un monitoraggio efficiente delle ispezioni

Pad in mano, cronologia della salute del dispositivo tracciabile

• Può essere utilizzato per calibrare i sensori collegati al sistema

Interfaccia di sistema APP-ALPHA (personalizzabile)

2,Caso di studio di monitoraggio online del contenuto di umidità dell'olio lubrificante nel laminatoio di una società speciale del gruppo di acciaio nella provincia di Shandong

Linea di produzione dell'acciaio

Stazione pompa di lubrificazione

Apertura del tubo di ritorno dell'olio

Interfaccia sensore per installazione di saldatura

Sensore di umidità dell'olio JCW-1624 installato sul tubo di ritorno

Sensore di umidità dell'olio JCW-1624 installato sull'uscita pre-precisione dell'olio di rotolamento

Centralina elettrica per il sistema di monitoraggio online del contenuto di acqua oleosa

Disposizione interna della centralina elettrica per il sistema di monitoraggio online del contenuto di acqua oleosa

Armadio elettrico della stazione di pompa di lubrificazione nell'impresa d'acciaio

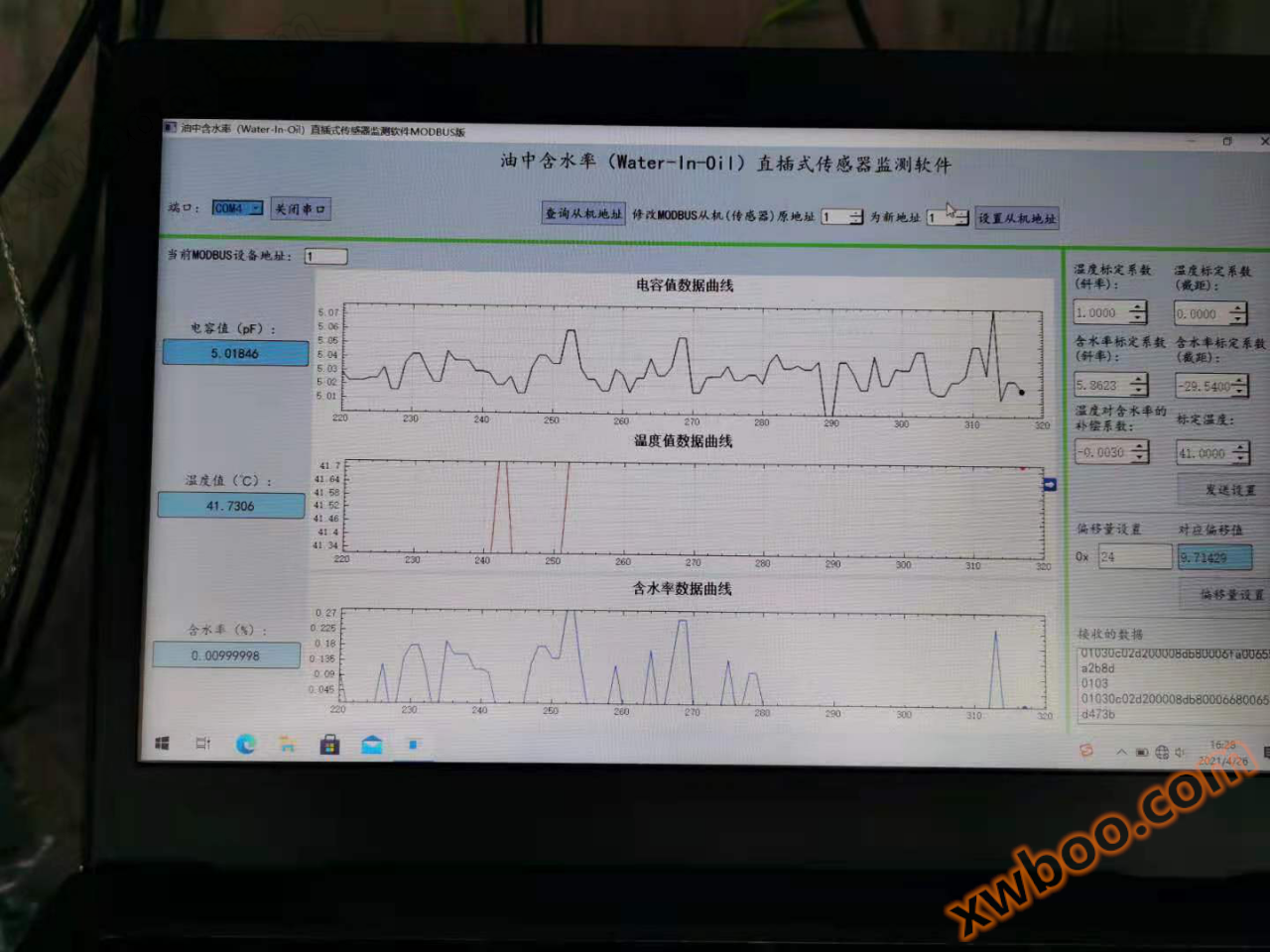

Dopo la taratura, il computer superiore visualizza in tempo reale il contenuto di umidità e la temperatura dell'olio lubrificante nella conduttura di ritorno del laminatoio

Piattaforma di monitoraggio remoto
