Sensori della serie KTR Micro AutoRecovery
Sensore di spostamento lineare con raggio di lavoro fino a 100 mm (altri percorsi possono essere personalizzati)
Dettagli del prodotto
Caratteristiche della serie di sensori KTR Micro AutoRecovery:
• Dimensioni ridotte
Durata di vita fino a 50 milioni di movimenti
● Sensore con molla di ripristino
• Può essere utilizzato in ambienti difficili
Contatti standard DIN
Modulo corrente di tensione configurabile (2 cavi, 3 cavi)
Sensore di spostamento lineare auto-ripristinabile KTR universale, percorso di misura 5mm ~ 100mm, entrambe le estremità hanno un percorso di tampone di 2mm, trattamento anodico della superficie della custodia, anticorrosione; Ha anche funzione di messa a terra elettrica automatica.

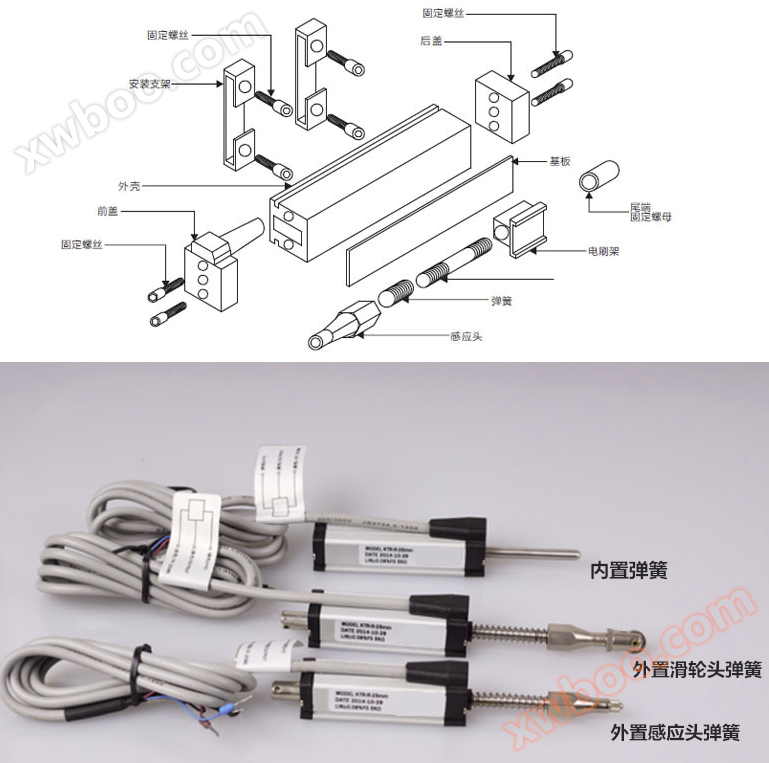

Questo sensore misura il materiale di resistenza conduttiva stampato su un PCB, consentendo misurazioni di controllo e regolazione di precisione. La spazzola è montata sulla barra di collegamento e si combina con precisione con il materiale di resistenza conduttiva. Alta precisione di misurazione e lunga durata.
La spazzola interna del sensore è dotata di spazzole multicontatto in metallo prezioso, con ammortizzazione elastica e tamponi indipendenti per garantire un contatto affidabile con le lamelle di resistenza anche in condizioni di funzionamento ad alta velocità o in condizioni di impatto e scosse.
I dadi di fermo posteriori a molla esterna sono progettati per essere facilmente collegati all'attuatore elettromagnetico e idraulico pneumatico.
|
Parametri elettrici |
||||
|
Scala di lavoro |
5 ~ 10 mm |
15 ~ 25mm |
50 ~ 75 mm |
100 millimetri |
|
Linearità indipendente (±%) |
1 |
0.5 |
0.25 |
0.15 |
|
Tolleranza di resistenza ± 10% |
5,0 KΩ |
|||
|
Viaggi elettrici |
Dimensione di lavoro +3mm |
|||
|
Ripetizione di precisione |
0,01 millimetri |
|||
|
risoluzione |
Definizione infinita |
|||
|
Corrente di lavoro della spazzola |
≤1μA |
|||
|
Corrente massima della spazzola in caso di guasto |
10μA |
|||
|
Tensione di alimentazione massima consentita |
42V |
|||
|
Rapporto di temperatura effettiva della tensione |
5 (valore tipico)10ppm/di k |
|||
|
Resistenza isolante |
>10MΩ |
|||
|
Resistenza isolante |
<100μA |
|||
|
Parametri meccanici |
||||
|
La barra di trazione sopporta la trazione massima |
50 kg |
|||
|
Lavoro obbligatorio |
Direzione orizzontale ≤0.3N Direzione verticale ≤0.3N |
|||
|
Parametri ambientali |
||||
|
Standard anti-vibrazione |
5.Hz. .. 2000Hz |
|||
|
Standard di resistenza agli urti |
50 g e 11 ms |
|||
|
Durata di vita |
> 50X106volta |
|||
|
Velocità massima |
10m/s massimo |
|||
|
Intervalo di temperatura di funzionamento |
-30 …+100℃ |
|||
|
Livello di protezione |
IP65 |
|||
