| Panoramica dei prodotti | |
| Il flussimetro a rotore metallico è uno strumento di misura del flusso ad area variabile comunemente utilizzato nel controllo del processo di automazione industriale, con piccolo volume, ampia gamma di rilevamento e caratteristiche di facile utilizzo. Può essere utilizzato per rilevare il flusso di vari tipi di liquidi e gas, in particolare per la misurazione del flusso medio a bassa velocità e piccoli flussi. Il flussimetro a rotore metallico è composto da tubi di misura, galleggianti e indicatori. Il galleggiante si muove liberamente su e sotto nel tubo di misura, modificando l'area di circolazione nel tubo. Con il cambiamento delle dimensioni del flusso, la posizione verticale del galleggiante nel tubo di misura cambia di conseguenza, e la posizione del galleggiante viene trasmessa con precisione al disco della scala dell'indicatore tramite un sistema di trasmissione magnetica per indicare il cambiamento del valore del flusso. La serie LZ del rotore metallico conta il flusso in loco e il tipo di teletrasmissione intelligente, con il flusso istantaneo di visualizzazione del puntatore, il flusso istantaneo di visualizzazione del cristallo liquido, l'uscita di corrente standard da 4 a 20 mA, l'allarme superiore e inferiore, l'uscita del protocollo HART e molte altre funzioni, fornisce un'ampia scelta per diversi utenti. |
|
| II. Caratteristiche principali | |
|
● Lavoro affidabile, meno manutenzione e lunga vita |
|
| Parametri tecnici | |
|
|
| IV. Classificazione e denominazione | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cinque..Gamma di misurazione(Metero di flusso del rotore metallico)
|
Diametro (mm) |
Gamma di flusso |
Perdita di pressione massima (kPa) |
Precisione |
||||
|
Acqua L/h |
aria m3/h |
||||||
|
Tipo normale |
Tipo anticorrosione |
Tipo normale |
Tipo anticorrosione |
Acqua |
Il gas |
||
|
15 |
2.5~25 |
2.5~25 |
0.07~0.7 |
0.07~0.7 |
6.5 |
7.1 |
2.5 |
|
4.0~40 |
4.0~40 |
0.11~1.1 |
0.11~1.1 |
7.2 |
|||
|
6.3~63 |
6.3~63 |
0.18~1.8 |
18~1.8 |
6.6 |
7.3 |
||
|
10~100 |
10~100 |
0.28~2.8 |
0.28~2.8 |
7.5 |
|||
|
16~160 |
16~160 |
0.4~4.0 |
0.4~4.0 |
6.8 |
8.0 |
||
|
25~250 |
25~250 |
0.7~7.0 |
0.7~7.0 |
7.2 |
10.8 |
||
|
40~400 |
40~400 |
1.0~10 |
1.0~10 |
8.6 |
10.0 |
||
|
63~630 |
_______ |
1.6~16 |
______ |
11.1 |
14.0 |
||
|
25 |
100~1000 |
63~630 |
3.0~30 |
1.6~16 |
7.0 |
7.7 |
|
|
160~1600 |
100~1000 |
4.5~45 |
3.0~30 |
8.0 |
8.8 |
||
|
250~2500 |
160~1600 |
7.0~70 |
4.5~45 |
10.8 |
12.0 |
||
|
400~4000 |
250~2500 |
11~110 |
7.0~70 |
15.8 |
19.0 |
||
|
50 |
630~6300 |
400~4000 |
18~180 |
11~110 |
8.1 |
8.6 |
|
|
1000~10000 |
630~6300 |
25~250 |
18~180 |
11.0 |
10.4 |
||
|
1600~16000 |
1000~10000 |
40~400 |
25~250 |
17.0 |
15.5 |
||
|
80 |
2500~25000 |
1600~16000 |
60~600 |
40~400 |
8.1 |
8.0 |
|
|
4000~40000 |
2500~25000 |
100~1000 |
60~600 |
9.5 |
13.0 |
||
|
100 |
6300~63000 |
4000~40000 |
200~2000 |
100~1000 |
10.0 |
11.0 |
|
|
10000~100000 |
------ |
300~3000 |
----- |
||||
Nota 1: misuratori di flusso che possono essere lavorati secondo i requisiti per intervalli di misura non elencati nella tabella
Nota 2: Classificazione speciale 1,5
Nota 3: Le specifiche speciali possono essere personalizzate
| 6. Modalità di connessione | |
![]() |
|
| Dimensioni di installazione | |
![]() |
![]() |
![]() |
|
![]() |
|
![]() |
|
![]() |
|
![]() |
|
| 8. Interruttore di allarme | |
| Parametri tecnici e cablaggio del segnale di teletrasmissione elettrica Sensore di interruttore di allarme anticipato Gli indicatori B1, B2, B3 e B4 possono essere installati con 1 o 2 sensori di interruttore di allarme di pre-valore. |
|
![]() |
|
| Gli interruttori a fila secondario richiedono la connessione di un amplificatore transistor WE77 o di un prodotto equivalente per emettere un segnale di interruttore. Gli interruttori a tre fili richiedono un'alimentazione di tensione di 10-30VDC, che emette il segnale di interruttore tramite un amplificatore di segnale integrato, applicato direttamente al PLC. |
|

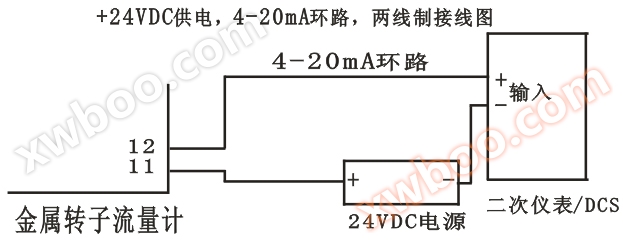

| 9. Schema di cablaggio elettrico | |
![]() |
|
| Tabella delle dimensioni del filtro magnetico | |
![]() |
![]() |
