Metero di flusso di vapore saturato, misuratore di flusso di vapore della caldaia, misuratore di flusso per scegliere Xiamen Jingchuan
Il JCVF di XiamenFattometro di vapore saturato, Fattometro di vapore della caldaiaIntroduzione:
Tipo JCVFFattometro di vapore saturato, Fattometro di vapore della caldaiaÈ un misuratore di flusso volumico che misura il flusso volumico di gas, vapore o liquido, il flusso volumico nominale o il flusso di massa secondo il principio della vortice di Karman. Può anche essere utilizzato come trasmettitore di flusso in sistemi di controllo automatizzati. Lo strumento utilizza la tecnologia differenziale avanzata, in combinazione con l'isolamento, lo schermo, la filtrazione e altre misure, per superare la scarsa resistenza sismica dei prodotti simili, piccoli disturbi dei dati del segnale e altri problemi, e adotta una tecnologia di imballaggio del sensore unica e misure di protezione per garantire l'affidabilità del prodotto. I prodotti hanno due forme di tipo di base e composto, il tipo di base misura un singolo segnale di flusso; Il tipo composito consente contemporaneamente la misurazione di temperatura, pressione e flusso. Ogni forma è dotata di una struttura integrale e divisa per adattarsi a diversi ambienti di installazione.
Due,Xiamen Jinchuan JCVFFattometro di vapore saturato, Fattometro di vapore della caldaiaPrincipio di funzionamento:
Il vorticometro è composto da generatori di vortici progettati nel campo di flusso, sonde di rilevamento e corrispondenti circuiti elettronici. Quando il fluido scorre attraverso il vortice, si formano due righe di vortici che si alternano su entrambi i suoi lati, il vortice è conosciuto come la via del vortice di Carmen. Sulla base della teoria della via del vortice di Carmen, Strahl suggerì che la frequenza della via del vortice di Carmen fosse direttamente proporzionale alla velocità di flusso del fluido e diede una relazione tra frequenza e velocità di flusso.
f = St × V/d 式中: f Frequenza di turbulenza (Hz) V Velocità media di flusso su entrambi i lati del vortice generatore (m/s) Coefficiente di St Strohall (costante) Queste variazioni alterne del vortice formano una serie di variazioni alterne della pressione negativa, che agisce sulla sonda di rilevamento, produce una serie di segnali elettrici alterni, dopo la trasformazione del preamplificatore, la deformazione e l'amplificazione, l'uscita di un segnale di frequenza di impulso (o segnale standard) proporzionale alla sincronizzazione del vortice. Tre,Xiamen Jinchuan JCVFFattometro di vapore saturato, Fattometro di vapore della caldaiaCaratteristiche e uso: · Senza componenti mobili, stabilità a lungo termine, struttura semplice e facile da installare e mantenere; · Adottando circuito di distrazione e testa di sensore anti-vibrazione, con una certa resistenza alle vibrazioni ambientali; · Adottando la tecnologia di microcomputer a chip singolo a consumo ultrabasso, 1 batteria al litio 3.2V10AH può essere utilizzata per più di 5 anni; · Correzione non lineare del coefficiente di misurazione da parte del software per migliorare la precisione della misurazione; · Piccola perdita di pressione e ampia gamma di misura; · L'uso di EEPROM per la protezione contro l'interruzione del flusso accumulato, il tempo di protezione è superiore a 10 anni;
quattro,Xiamen Jinchuan JCVFFattometro di vapore saturato, Fattometro di vapore della caldaiaParametri tecnici: Medio di misura: vapore, gas, liquido. 2, l'elemento di induzione del sensore non è a contatto diretto con il mezzo misurato, prestazioni stabili e alta affidabilità. Non ci sono parti mobili all'interno del sensore, la struttura è semplice e robusta, piccoli danni da pressione, piccola espansione dimensionale e lunga vita. La larghezza è compresa tra 10: 1 e 15: 1. 5, portata di misura del portatometro di strada vortice: gamma di funzionamento normale, numero di Renault di 20.000-7.000.000; Il segnale di uscita non è influenzato dalla temperatura, dalla pressione, dalla viscosità e dalla composizione del liquido. Rango di misurazione possibile, numero Renault 8.000-7.000.000. Grado di precisione: liquido, ± 1,0% del valore indicato; gas, ± 1,0% del valore indicato; vapore, ± 1,5% del valore indicato. 7, segnale di uscita: a. impulso di tensione basso livello: 0-1V; alto livello: superiore a 4V; occupazione del 50%; Corrente 4-20mA (sistema a tre fili). Tensione di alimentazione: + 12VDC; +24VDC。 Temperatura del mezzo: tipi normali a.-40 ℃ ~ + 130 ℃; b.-10℃～+250℃; Tipo ad alta temperatura a.-10 ℃ ~ + 350 ℃; b.-10℃～+380℃; Pressione di lavoro: 0-2.5Mpa, connessione di fissaggio della flangia (Nota: richieste dell'utente, altri livelli di pressione possono essere forniti, devono essere fatti su misura). Perdita di pressione: ΔP = ΔP = 1.079 * 10-6 * ρ * v2 (formula: ΔP: perdita di pressione kpa; ρ: densità del mezzo misurato kg/m3; V: velocità di flusso del mezzo misurato (m/s).
Materiale dell'alloggiamento: acciaio al carbonio; Acciaio inossidabile (1Cr18Ni9Ti). Specifiche (diametro interno del tubo) 20, 25, 32, 40, 50, 65, 80, 125, 150, 200, 250, 300 (più grande del calibro DN300 per il tipo di inserimento). Temperatura ambiente -25 ℃ ~ + 55 ℃; Umidità ≤85% RH. Tipo di protezione da esplosione: tipo di sicurezza; segni di protezione da esplosioni; iaIIcT6。
Cinque,Xiamen Jinchuan JCVFFattometro di vapore saturato, Fattometro di vapore della caldaiaMedio di misura：

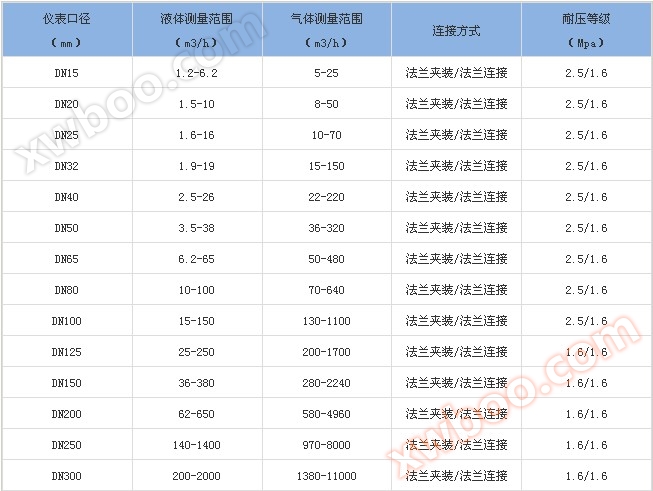

Vapore saturo, vapore surriscaldatoPuò essere utilizzato per tutti i tipi di gas (gas, aria, idrogeno, gas naturale, azoto, petrolio liquefatto, gas di fumo, gas, biogas, anidride carbonica, ossigeno, aria compressa,vapore saturo, vapore surriscaldato,Diossido di zolfo, ammoniaca, vapore, liquidi e acqua. Xiamen Jinchuan JCVFFattometro di vapore saturato, Fattometro di vapore della caldaiaIntervalo di misura e pressione di lavoro
Flusso generale per liquidi e gas
Sette,Xiamen Jinchuan JCVFFattometro di vapore saturato, Fattometro di vapore della caldaiaSelezione di modelli e funzioni: JCVF ☐☐☐☐—☐☐☐☐—☐☐☐☐—☐☐☐☐ Forma di connessione A: 1 connessione a frangia 2 confezione a frangia
B - Medio misurabile: 1 gas 2 liquido 3 vapore C-vortice Street: DN15-300 (mm)
Struttura D: Z Struttura integrale F Struttura divisa Tipo di convertitore D: 0 Tipo sensore 1 Tipo trasmettitore 2 Tipo intelligente 3 Tipo compensazione della temperatura
E-classe di resistenza all'esplosione: 0 tipo standard, non esplosivo 2 tipo di isolamento esplosivo, classe di resistenza all'esplosione ExdIICT6
F-Classe di resistenza alla pressione: N Convenzionale H(X) Alta pressione (ordine negoziato)
Parole chiave: misuratore di flusso di vapore saturo, misuratore di flusso di vapore saturo prezzo, misuratore di flusso di vapore surriscaldato, misuratore di flusso di vapore surriscaldato prezzo, misuratore di flusso di vapore, misuratore di flusso di vapore saturo, pentoleMeditore di flusso di vapore del forno
