Tester di stanchezza di piegatura di carico per ruote automobilistiche

Panoramica del prodotto:

Questa macchina di prova è una macchina di prova di stanchezza di piegatura delle ruote di carico, per la prova di stanchezza di piegatura delle ruote di carico.
La macchina di prova è progettata sulla base di:

GMMTL#640Prova di stanchezza per la piegatura delle ruote

SAE J 267Ruote del camionxingRequisiti e metodi di prova

norma ISO 3894Veicoli stradaliMetodo di prova delle ruote e delle ruote dei veicoli commerciali

GB / T 5909Ruote dell'auto caricaxingRequisiti e metodi di prova

Due,Raccontazione strutturale

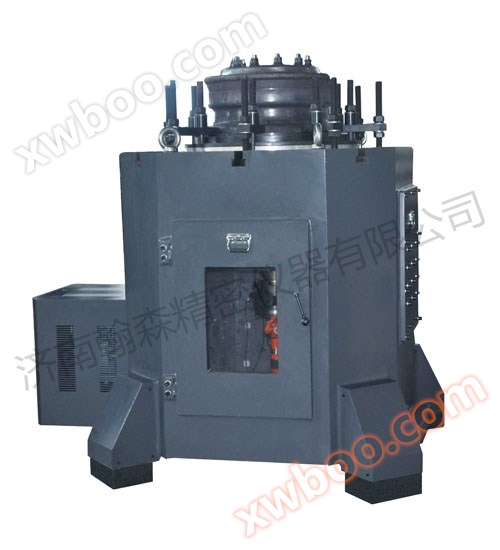

Diagramma dell'host

1. Struttura

La macchina utilizza una struttura che non ruota le ruote, il carico ruota intorno all'asse di carico, con il carico centrifugo che dà la distanza di curvatura alla ruota di prova. Serrata dal cilindro per consentire l'installazione automatica delle ruote.

2 Installazione della catena

※allarme di eccesso di spostamento di montaggio delle ruote;

※L'incremento iniziale di spostamento dell'asse di carico supera il parcheggio di allarme verificato nell'esperimento;

※Può essere impostato il numero di giri, quando il numero di giri impostato è raggiunto automaticamente;

※La porta dell'ospite aprire il parcheggio di allarme;

※finestra di marcazione per aprire il parcheggio allarme;

※Il controllo elettronico del pozzo è stato rilevato per distruggere le ruote, la macchina è stata spenta dal parcheggio;

※Con funzione di rilevamento della frequenza di risonanza

3) Sistema di controllo software

3.1, il controllo a circuito chiuso del processo di prova della forza di prova e della deformazione della ruota;

3.2 Il sistema di raccolta dati4Strada di alta precisione24BitA/DTrasformazione della composizione del canale. Zui ad alta risoluzione1/300000Tutto senza file;

3.3 La sceltaBBeADeXilinxDispositivi integrati originali, progettazione completamente digitale;

3.4 ConformitàPCIStandard del bus, il microcomputer riconosce e installa automaticamente, per fare "plug-and-play";

3.5, sistemi di misura elettronica senza potenziatore e altri componenti analogici per garantire l'interscambioxingFacile da sostituire.

3.6, sistema di controllo del computer, con un alto grado di integrazione,xingStabilità e facilità di regolazione. I dati sperimentali possono essere raccolti in tempo reale.xingLa curva consente la visualizzazione dinamica in tempo reale, il file di dati di prova può essereAccessoDatabase di uso comune oServizio SQLI grandi database sono salvati in modo da facilitare la condivisione delle risorse dei clienti e la gestione della rete, nonché la ripartizione degli utenti. Il software consente un facile accesso a vari report personalizzati dall'utente, risolvendo il problema in cui diversi utenti o lo stesso utente hanno esigenze diverse di report sperimentali in periodi diversi. Il software è in grado di elaborare dati grezzi sulla forza sperimentale, lo spostamento, il tempo e le curve derivanti.

3.7 Funzioni di protezione:La macchina dispone di due modi di protezione limite software e meccanico,La proporzione di fermo automatico superiore ai carichi elevati zui può essere impostata dinamicamente;Ha molteplici funzioni di protezione come sovracorrente, sovratensione e sovraccarico.

3.8 Per il canale di carico può essere realizzata l'etichettatura automatica, intuitiva e conveniente.

3.9, la prova di lotto può realizzare la visualizzazione stratificata della curva, la curva segue automaticamente.

3.10, il software può implementare impostazioni di velocità personalizzate dall'utente, può anche realizzare una calibrazione di velocità ad alta precisione, regolare il cambio di velocità e la codifica in qualsiasi momento.

Monitoraggio del processo di prova: la forza di prova, lo spostamento, la curva e altri diversi parametri del processo di prova possono essere visualizzati in tempo reale.

3.12, funzionalità di gestione a livello di autorizzazioni software: al fine di migliorare la sicurezza del software e dei dati, il software può implementare la funzione di gestione subautorizzazioni impostando una diversa protezione da password.

Funzione di riproduzione dei risultati: dopo il completamento dell'operazione di prova e la memorizzazione del disco, può essere aperto in qualsiasi momento successivo in base alle esigenze dell'utente e rianalisire i dati della prova.

3.14, può essere scelto in base alle esigenze dell'utente pressione - tempo, deformazione - tempo e altre curve per sperimentare e visualizzare i dati, archiviare, analizzare e stampare.

3.15, funzione di confronto dei risultati: più curve di prova possono essere osservate contemporaneamente e possono essere realizzate attraverso la sovrapposizione di più curve e l'ingrandimento locale.xingconfronto

Tre,Parametri tecnici principali

※Tipo di attrezzatura:QWP-50000

※Tensione di lavoro:AC 380V 50Hz

※Potenza del motore: 5.5KW

※Pressione dell'aria:0,5-0,8 MPa

※Specifiche della ruota di prova:

Diametro nominale:16"~24.5"

Larghezza nominale:5"-12"

※Intervalo di distanza delle ruote di prova:-60--+180 mm

※Velocità di carico di prova:Max.1800rpmRegolazione della frequenza senza gradini

※Capacità di conteggio delle ruote:1x10⁷r (disattivazione automatica quando il valore impostato è raggiunto)

※Lunghezza del braccio di carico: 1000mm

※Torsione di carico:Max.50kN.m， Regolabile in continuo, controllo a circuito chiuso, precisione±1%

※Precisione di spostamento e controllo del carico:± 5mm(grande Zu),± 0,2 mm

※Dimensioni della macchina di prova:(lunghezza x larghezza x altezza): circa 1800mmx1400mmx1800mm

※Peso della macchina di provaCirca 3,6 t

quattro,Alimentazione e ambiente di lavoro per le apparecchiature

1. Alimentazione del sistema di regolazione della velocità

Tensione：3 fasi 380V±10% 50 Hz

Corrente: 30A

3 fasi 5 fili: (3L, N, PE)

2. Alimentazione del sistema di controllo:

Tensione：3X380V±10% 50 Hz

corrente：10A

Trifase a 5 fili：(3L, N, PE)

I cavi che collegano l'armadio di controllo al motore del convertitore di frequenza alterna e i cavi del ventilatore di raffreddamento devono passare attraverso un tubo di schermo metallico (ad esempio, un tubo in ferro zincato di 4 'può essere sostituito).

Se l'interferenza del sistema di alimentazione dell'apparecchiatura è relativamente grande, è consigliabile disporre separatamente il percorso di alimentazione del sistema di regolazione della velocità del variatore di frequenza e dell'alimentazione del sistema di controllo.

Fonte di aria compressa necessaria:0,5-0,8 MPaIl flusso non è piccoloper,2700L/min

6. Applicazione dell'ambiente dell'attrezzatura:

Temperatura: 10-40 ℃

Umidità:85%

Cinque,Regole di sicurezza operativa

Prima dell'avvio della macchina di sperimentazione, è necessario controllare se i componenti di sicurezza come gli interruttori di protezione funzionano correttamente.

Prima dell'avvio della macchina di sperimentazione è necessario controllare se tutti i dispositivi di protezione sono chiusi.

3, prima dell'avvio della macchina di prova deve confermare l'accessibilità intorno alla macchina di prova o il personale non correlato

La macchina sperimentale deve essere riscaldata per 15 minuti prima dell'avvio

Attenzione alle seguenti cose durante l'installazione della ruota di prova

5.1 Tutte le guarnizioni devono essere pulite

5.2 La lamiera deve essere regolata in una leggera inclinazione nella direzione della ruota di immagine, tale inclinazione deve essere presente

5.3 il dado di serratura deve essere alla coppia prescrittaSerratura (perCFT-5机Ma=570 Nm）

Durante il funzionamento dell'apparecchiatura, in caso di circostanze anormali, premere immediatamente il pulsante di arresto di emergenza

Sei.、Altre attenzioni

1, dovrebbero essere regolarmente controllati le parti chiave dell'attrezzatura bulloni, collegamenti di tubi, collegamenti di cavi se sciolti, tubi d'aria, cavi rotti, ecc.

Durante l'ispezione, la manutenzione o la riparazione dell'attrezzatura, a meno che non sia necessario, l'attrezzatura deve essere spenta

Evitare la saldatura, la lucidatura o il lavoro infiammabile accanto all'attrezzatura

Prima dell'inizio del lavoro di manutenzione, la pressione nel tubo di pressione (aria compressa, ecc.) deve essere rimossa.

Non è consentito modificare senza autorizzazione i parametri impostati nel sistema di controllo, altrimenti le conseguenze sono a carico dell'utente.
