Installazione laterale sinistro

Panoramica:

Il trasmettitore di livello galleggiante elettrico serie UTD-C è uno strumento a prova di esplosione intrinsecamente sicuro per la misurazione continua del livello di liquido. È utilizzato in aree pericolose con gas infiammabili ed esplosivi ed è adatto per misurare e controllare il livello di liquido nei serbatoi durante i processi di produzione in imprese industriali come petrolio e industrie chimiche. L'uscita dello strumento è un segnale DC standard 4-20mA, che può essere trasmesso su lunghe distanze e utilizzato in combinazione con strumenti come DDZ-III per ottenere il controllo automatico del livello del liquido. E può raggiungere due tipi di controllo dell'interfaccia liquida.
Questo strumento ha le caratteristiche di trasmissione affidabile, installazione flessibile e ampio campo di misura. In particolare, gli utenti possono calibrare utilizzando il metodo di calibrazione in loco senza la necessità di cambiamenti di livello del liquido, facilitando notevolmente l'uso e la manutenzione.

Il cambiamento di galleggiamento causato dalla variazione del livello del liquido comporta un aumento o una diminuzione del carico sul tubo di coppia, che è direttamente proporzionale alla variazione del livello del liquido e alla gravità specifica del livello del liquido. Il tubo di coppia ruota sotto l'azione del galleggiante, guidando il rotore del trasformatore differenziale per produrre uno spostamento angolare sincrono, e generando una variabile di tensione proporzionale allo spostamento del rotore. Questa variabile di tensione viene convertita e amplificata in un segnale di corrente standard 4-20mA.

Installazione laterale destra

● livello di precisione; Livello 0,5; Livello 1; Livello 1.5;

Segnale di uscita: 4-20mADC

● Capacità di carico: massimo 350 Ω

● Modulo di trasmissione: sistema a due fili

● Temperatura ambientale: - 25～55℃

Campo di misura: 300, 500, 800, 1200, 1600

Peso specifico medio: 0,4-1,4 g/cm³

● Differenza media di gravità specifica>0,2g/cm³

● Temperatura media: ≤ 250℃

● Pressione di esercizio del mezzo: 4MPa; 6,3MPa;

Tensione di alimentazione: 24V DC ± 5%

Grado a prova di esplosione: Exia ② CT2-5

Top montato con manicotto a flusso stabile, montato lateralmente
Tipo U T D-C-15 Flangia tipo A D N 1 0 0 JB / T82.2 - 94HG20592 - 2009	Tipo U T D-C-14 Flangia tipo A D N 1 0 0 JB / T82.2 - 94HG20592 - 2009	U T D-C-1 Tipo 1 Flangia tipo B D N 4 0 JB / T82.2 - 94HG20592 - 2009
Tipo inferiore laterale, tipo inferiore superiore, tipo lato superiore
Tipo U T D-C-10 Flangia tipo B D N 4 0 JB / T82.2 - 94HG20592 - 2009	Tipo U T D-C-12 Flangia tipo B D N 4 0 JB / T82.2 - 94HG20592 - 2009	Tipo U T D-C-13 Flangia tipo B D N 4 0 JB / T82.2 - 94HG20592 - 2009

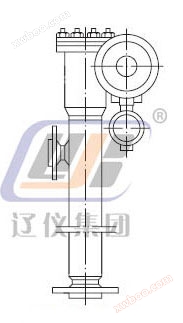

Diagramma, diagramma di dimensione esterna
