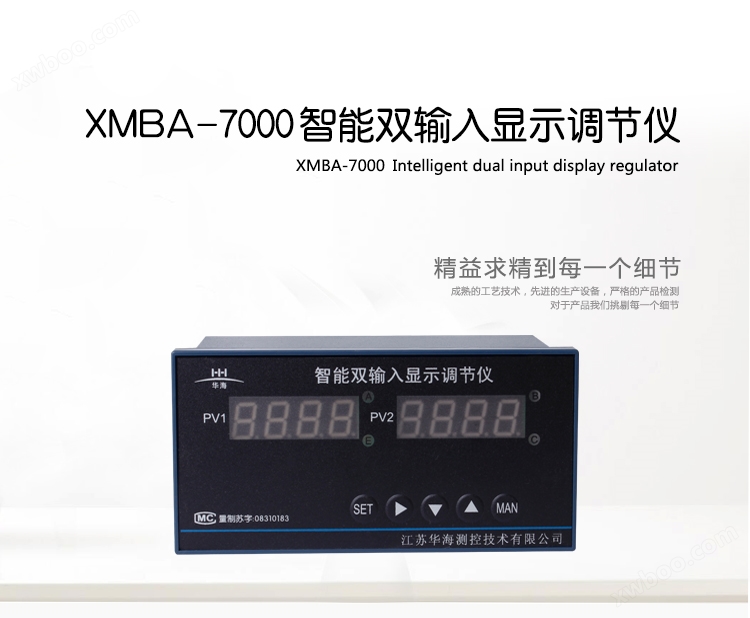

XMBA-7000 regolatore di visualizzazione digitale intelligente a doppio ingresso

La serie XMBA-7000 di regolatori di display intelligenti a doppio ingresso utilizza uno sviluppo autonomo e un circuito integrato dedicato prodotto su

Contact Supplier

Altri prodotti

Dettagli del prodotto

Panoramica del prodotto/Panoramica del prodotto------------------------------------------------------◆

Il regolatore di visualizzazione intelligente a doppio ingresso della serie XMBA-7000 prodotto dalla nostra azienda adotta un circuito integrato speciale sviluppato e personalizzato da un produttore giapponese di circuiti integrati. Esso non solo raccoglie la maggior parte delle funzioni di vari strumenti di regolazione nei sistemi di controllo automatico corrente, ma integra anche circuiti come CPU, interfaccia I/D, interfaccia di comunicazione RS485 o RS232, conversione EPROM e D/A, integrato da un sistema software che attinge ai punti di forza di altri, compila accuratamente e ripetutamente debug. Questo strumento ha le seguenti caratteristiche quando utilizzato.

1. L'hardware dello strumento è stato significativamente ridotto, la struttura di composizione del sistema è relativamente semplice, il processo è stato significativamente migliorato, non ci sono cavi volanti, nessun potenziometri di debug e tutte le impostazioni dei parametri e le selezioni della funzione di calibrazione dello strumento sono completate dal software attraverso la tastiera.

2. Quattro uscite di allarme possono essere impostate e ci sono più di dieci metodi di allarme disponibili. Può essere assegnato all'ingresso principale o secondario, così come alla differenza tra l'ingresso principale e l'ingresso secondario, alla somma dell'ingresso principale e l'ingresso secondario, o al quoziente dell'ingresso principale e l'ingresso secondario.

3. uno dei valori dell'interruttore può essere impostato per monitorare selettivamente gli altri tre valori dell'interruttore, ottenendo la funzione intelligente di allarme del suono e della luce con il tempo di silenziamento.

4. Due o tre porte di uscita D/A possono essere aggiunte facoltativamente, che possono essere assegnate all'ingresso principale o all'ingresso ausiliario per l'uso. I valori zero e full-scale dell'uscita analogica possono essere impostati arbitrariamente all'interno dell'intervallo numerico visualizzato. L'uscita può essere isolata otticamente, fornendo due fonti di tensione costante di 5V e 24.

5. Qualsiasi controllo complesso, regolazione, allarme, uscita e altre funzioni possono essere azionate facilmente dall'operatore dello strumento. La pressione impostata è protetta da password e diventa uno strumento infallibile. L'operatore sul posto non sarà in grado di modificare i parametri bloccati. Quattro categorie e centinaia di livelli di modalità anti-interferenza impostati dagli utenti stessi possono adattarsi a varie fonti di interferenza ambientale.

Principali prestazioni/main performance---------------------------------------------------------◆◆

1. I segnali di ingresso sono termocoppie a doppio ingresso con vari segni di scala, resistenze termiche e segnali lineari di vari standard (i segnali di ingresso duale devono essere gli stessi) o resistenze termiche (Pt100) e segnali lineari (si prega di specificare al momento dell'ordine).

2. visualizzare la quantità di processo all'interno di qualsiasi intervallo di visualizzazione impostato (-1999~9999, 9999~-1999, con 0~3 decimali) o 0~100%.

3. Triplo display compreso l'indicazione della quantità del processo di input dual e l'indicazione della barra analogica dual.

4. L'intervallo di visualizzazione di doppio ingresso può essere impostato separatamente.

5. I valori visualizzati degli input primari e secondari possono essere aggiunti o sottratti.

6. L'azione del relè può essere controllata confrontando l'ingresso principale con l'ingresso secondario.

7. Uscite lo stato dopo resistenza, disconnessione e disconnessione.

8. lo stato dei relè utilizzati per il controllo di posizione dopo la resistenza di rottura, la disconnessione e l'accoppiamento ha una funzione di tenuta.

9. allarme luminoso e sonoro intelligente.

Selezione dei prodotti/product selection-----------------------------------------------------------◆◆

XMBA	——	descrivere
Sequenza di progettazione	7	Pannello strumenti a doppio ingresso serie 7000
Modalità di visualizzazione	1	Schermo singolo
	2	Display a doppio schermo
	3	Schermo singolo + colonna luminosa singola
	4	Schermo singolo + doppio pilastro luminoso
	5	Doppio schermo + colonna luminosa singola
	6	Doppio schermo + doppio pilastro luminoso
	7	Display a tre schermi
	8	Visualizzato come radice quadrata e piccolo segnale cut-off (specificare quando si effettua un ordine)
Metodo di input	1	Sia gli ingressi primari che secondari sono termocoppie (K, E, S, B, J, T, R, N)
	2	Gli ingressi principali e ausiliari sono entrambi resistenze (Pt100, Cu100, Cu50, BAz, BA, G)
	3	Gli ingressi principali e ausiliari sono sia corrente che tensione (0~10mA, 4~20mA, 0~20mV, 0~100mV, 0~500mV, 0~5V, 1~5V)
	4	L'ingresso principale è Pt100 e l'ingresso secondario è corrente o tensione (specificato nell'ordine)
Controllo dell'uscita e della regolazione (uscita dell'interruttore)	0	Nessuna uscita relè
	1	1 relè (assegnato arbitrariamente all'ingresso principale o all'ingresso ausiliario, o valore calcolato tra principale e ausiliario)
	2	2 relè (assegnati arbitrariamente all'ingresso principale o ausiliario, o valore calcolato tra l'ingresso principale e ausiliario)
	3	3 relè (assegnati arbitrariamente all'ingresso principale o ausiliario, o valore calcolato tra l'ingresso principale e ausiliario)
	4	4 relè (assegnati arbitrariamente all'ingresso principale o all'ingresso ausiliario o al valore pre calcolato tra principale e ausiliario)
funzione aggiuntiva	0	Nessuna funzionalità aggiuntiva
	1	Con coppia rotta, resistenza rotta e uscita di stato dopo cavo rotto
Dimensioni esterne	H	Orizzontale 160 × 80	Apertura 152 × 76
	V	Verticale 80 × 160	Apertura 76 × 152
	F	Metodo 96 × 96	Apertura 92 × 92
	Q	Metodo 72 × 72	Foro 68 × 68
Uscita di trasmissione	A	L'ingresso principale o l'ingresso secondario possono trasmettere indipendentemente l'uscita
	B	(Ingresso principale ± Ingresso secondario) × (Lup Ldo)
	C	(Ingresso principale ± Ingresso secondario) × (Lup Ldo)+Spostamento del display+PFS
	D	Uscita dei valori operativi per input primari e secondari
	E	L'ingresso principale e l'ingresso ausiliario sono entrambi trasmessi indipendentemente e in uscita
	F	Tezhu richiede l'uscita di trasmissione
Alimentazione esterna 24V DC	P	L'impostazione predefinita non è l'uscita 24V DC
		Con uscita di corrente continua 24V (può essere utilizzato come alimentatore trasmettitore a due fili)
interfaccia di comunicazione	T	Il default è senza interfaccia di comunicazione
		Dotato di interfaccia di comunicazione RS485 o RS232
alimentazione elettrica	K W	Il valore predefinito è 220VAC
		Alimentazione di commutazione 85 ~ 260VAC
		Alimentazione elettrica di commutazione 18~36VDC o 18~36VAC

Indicatori tecnici/Technical indicators---------------------------------------------------------◆◆

1. Precisione di misura: ± 0,5% FS ± 1d	±0,2%FS±1d
2. modalità di allarme: limite superiore, limite inferiore, limiti superiori e inferiori, ritorno superiore, ritorno inferiore, ritorno doppio, modalità OK, modalità valore assoluto, ecc
3. Precisione dell'uscita della trasmissione: ± 0,2% FS
4. Simulare l'uscita per guidare l'impedenza di carico
Segnale corrente: 0~10mA ≥ 1.5K Ω; 4~20mA≥750Ω
Segnale di tensione: 0~5V, impedenza di uscita 1~5V ≤ 1 Ω
5. Simulare l'impedenza di ingresso
Segnale corrente: ≤ 50 Ω; Segnale di tensione: ≥ 50K Ω
6. capacità di contatto del relè: AC220V, 3A (carico resistivo)
7. tempo di ritenzione del parametro impostato dopo interruzione di corrente: ≥ 20 anni
8. resistenza dell'isolamento: tensione CA 1500V, 1 minuto
9. Impedenza di isolamento: sopra 50M Ω
10. alimentazione elettrica: AC220V, 50Hz, ≤ 6W o 24V
11. requisiti dell'ambiente di lavoro: temperatura 0~50 ℃, umidità relativa ≤ 85%, nessun gas corrosivi, nessuna vibrazione sul posto di lavoro

Istruzioni di visualizzazione/Display description----------------------------------------------------------◆◆

1. Dual screen display

Il display digitale superiore (a sinistra) mostra il segnale di misura principale in ingresso

Il display digitale inferiore (destro) mostra il segnale di misura dell'ingresso secondario o il valore calcolato tra l'ingresso principale e l'ingresso secondario

2. Dual screen display + singola barra analogica

Il display digitale superiore (a sinistra) mostra il segnale di misura principale in ingresso

Il display digitale inferiore (destro) mostra il segnale di misura dell'ingresso secondario o il valore calcolato tra l'ingresso principale e l'ingresso secondario

Simulare la percentuale della quantità di processo del segnale in ingresso visualizzata sulla barra analogica e commutare il display tra i canali principali e ausiliari utilizzando il tasto di riduzione

3. Single screen display + dual-mode striscia simulazione

Il display digitale mostra il segnale principale di misura in ingresso o il segnale secondario di misura in ingresso

La commutazione del display tra il canale principale e quello ausiliario è ottenuta premendo un tasto

La prima striscia analogica a 36 linee visualizza il segnale di misura dell'ingresso principale in forma percentuale

La seconda striscia analogica a 36 linee visualizza il segnale di misura dell'ingresso secondario in forma percentuale

4. Dual screen display + dual-mode striscia simulazione

Il display digitale superiore (a sinistra) mostra il segnale di misura principale in ingresso

Il display digitale inferiore (destro) mostra il segnale di misura dell'ingresso secondario o il valore calcolato tra l'ingresso principale e l'ingresso secondario

La barra analogica sinistra visualizza il segnale di misura dell'ingresso principale in forma percentuale

La barra analogica destra visualizza il segnale di misura dell'ingresso secondario in forma percentuale

5. Indicatori luminosi

Una luce o J1 luce è la spia di allarme SP1

E luce o J2 luce è la spia di allarme SP2

B luce o J3 luce è la spia di allarme SP3

C luce o J4 luce è la spia di allarme SP4

Pannello posteriore e cablaggio elettrico/Pannello posteriore e cablaggio elettrico-----------------------------------◆◆

TABELLA I

Tabella 2

Uso e manutenzione dello strumento/Instrument use and maintenance-------------------------------------◆◆

1. Lo strumento dovrebbe essere posizionato in un ambiente di gas secco, ventilato e non corrosivo e la temperatura ambiente e l'umidità relativa dovrebbero soddisfare le condizioni tecniche.

2. Scegliere il modello di strumento appropriato e i programmi correlati come necessario per consentire agli utenti di utilizzarli senza debug o direttamente.

3. A causa delle molteplici funzioni dello strumento, il programma di funzionamento del menu B e il cablaggio dovrebbero essere impostati correttamente in base alle condizioni di lavoro. Se necessario, si consiglia all'utente di inviare personale alla nostra azienda per l'apprendimento.

4. Se lo strumento è danneggiato a causa di problemi di qualità con l'impianto di produzione, la stessa azienda fornirà riparazioni gratuite entro un anno.

Imballaggio del prodotto/Product packaging----------------------------------------------------------◆◆

Descrizione logistica/Logistics instructionss-------------------------------------------------------◆◆
